客户在购买钢制平板闸阀的时候,很少接触阀门行业的人往往搞不清楚这些阀门型号是什么意思？看到一连串的英文加数字的闸阀型号，那么它们究竟代表什么意义呢，由我来给您讲解一下：

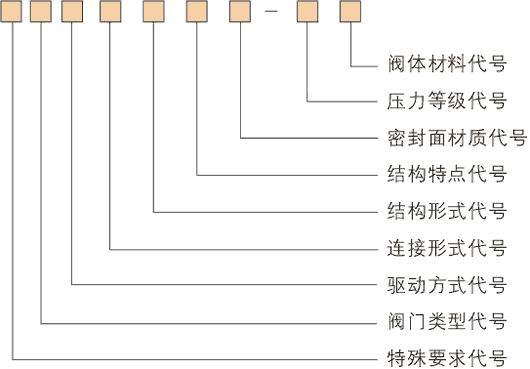

阀体材料代号 Body material code
压力等级代号 Pressure grade code
密封面材质代号 Sealing formation code
结构特点代号 Structure manner code
结构形式代号 Design feature code
连接形式代号 Connecting type code
驱动方式代号 Driving manner code
阀门类型代号 Valve type code
特殊要求代号 Special requirement code

●阀门类型代号：Z—闸阀
　  Valve type code:Z—Gate valve

●驱动方式代号：4—正齿轮传动　5—伞齿轮传动　6—气动　6s—气动带手动　7—液动　9—电动（手轮传动略）　9B—防爆电动
Driving manner code:4—Spur gear transmission  5—Bevel gear transmission  6—Air driving  6s—Take pneumatically manually
7—Hydrodynamic driving  9—Electric driving(Hand wheel driving omitted)  9B—Explosion electric driving

●连接形式代号：4—法兰连接　6—对焊连接
　  Connecting type code:4—Flange-connecting  6—Butt welding connecting

●结构形式代号：3—明杆平行式单闸板　4—明杆平行式双闸板      7—暗杆平行式单闸板
　  Design feature code:3—Rising-stem parallel single-disc  4—Rising-stem parallel double-disc  7—Dark pole parallel single-disc

●结构特点代号：W—无导流孔（有导流孔省略）　P—轻型
　   Structure manner code:W—Non-diversion hole type(Diversion hole type omitted)  P—Light-duty

●密封面材质代号：Y—硬质合金　H—合金钢　D—渗氮钢　F—增强聚四氟乙烯
　  Sealing formation code:Y—Hard alloy  H—Alloy steel  D—Nitriding steel  F—Intensified polytetrafluoroethylene(PTFE)

●压力等级代号：公称压力为MPa的10倍、磅级为实际数
　  Pressure grade code:The 10 times of the nominal pressure MPa,pound grade io practical number

●阀门材料代号：C—WCB　I—WC6、ZG1Cr5Mo　V-WC9、ZG20CrMoV　P-ZG1Cr18Ni9Ti Ps-CF8  P3-CF3 R—ZG1Cr18Ni12Mo2Ti　F—LCB　N—LC3 R8-CF8M  R3-CF3M
　  Body material code:C—WCB　I—WC6、ZG1Cr5Mo　V-WC9、ZG20CrMoV　P-CF8、ZG1Cr18Ni9Ti  R—CF8M、ZG1Cr18Ni12Mo2Ti　S—CF3　L—CF3M　F—LCB　N—LC3

举例1：Z543WF-16C
注释：公称压力为1.6MPa、伞齿轮传动、法兰连接、无导流孔、明杆平行式单闸板闸阀，阀体材质为WCB，密封面材质为增强聚四氟乙烯。

举例2：KZ9B44Y-150Lb
注释：压力等级为Class 150、防爆电动、法兰连接、有导流孔、抗硫明杆平行式双闸板闸阀，阀体材质为WCB，密封面材质为硬质合金。
